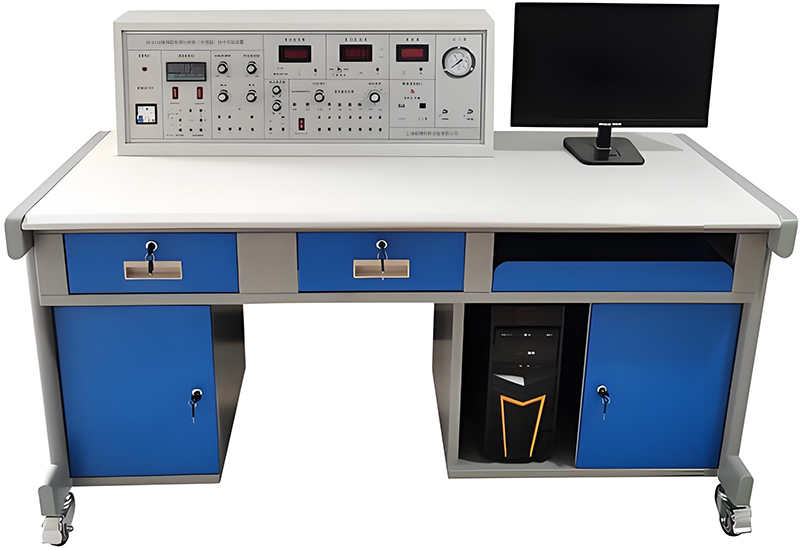

SB-811C增強型檢測與轉換（傳感器）技術實驗裝置(31種傳感器)
一、產品概述:
增強型檢測與轉換（傳感器）技術實驗裝置、傳感器是一種檢測裝置，在工業生產、宇宙開發、海洋探測、家用電器等領域應用廣泛。傳感與檢測技術實訓室設備主要面向電子電氣類、智能科學與技術等專業的《傳感與檢測技術》《傳感器應用與檢測技術》《綜合項目設計》等課程實驗實訓教學，同時可承擔學生競賽訓練、創新創業項目和教師科研等活動。主要設備有傳感器實訓設備、數字顯示控制儀、各類傳感器與檢測裝置、計算機及輔助教學設備等。
增強型檢測與轉換（傳感器）技術實驗平臺可完成"傳感器原理與應用"、"自動檢測技術"、"工業自動化儀表與控制"、"非電量電測技術"、"傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
四、三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
五、數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器3D仿真軟件
內容包含超聲波傳感器、熱釋電傳感器、應變片傳感器、氣敏傳感器、差動變壓器、電渦流傳感器、熱電偶傳感器、PT100傳感器8種典型的傳感器，每種傳感器包含傳感器簡介、傳感器的組合結構、傳感器的工作原理、傳感器的實驗案例4部分，采用3D展示和語音同步解說相結合的模式。
七、傳感器種類及技術指標：（參考值）
序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
7 |
| 磁電式傳感器 |
| 0 .5V/m |
8 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
9 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
10 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
11 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
12 | 氣敏傳感器模塊 | MQ3氣敏傳感器 | 50-200ppm |
|
13 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
14 |
| 霍爾式測速傳感器 | 0-2400轉/分 | ± 1.5% |
15 |
| 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% |
16 |
| 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
17 |
| 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
18 | 熱電偶、熱電阻傳感器模塊 | K 型熱電偶傳感器 | 0-100℃ | ± 3% |
19 | E型熱電偶傳感器 | 0-100℃ | ± 3% |
20 | Pt100鉑電阻傳感器 | 0-100℃ | ± 3% |
21 | Cu50銅電阻傳感器 | 0-100℃ | ± 3% |
22 | 移相器、相敏檢波器模塊 |
|
|
|
23 | 熱釋電紅外傳感器模塊 | 熱釋電紅外傳感器 |
| 3200V/W |
24 | 硅光電池傳感器模塊 | 硅光電池傳感器 |
| 0.35A/W |
25 | 集成溫度傳感器模塊LM35 | 集成溫度傳感器LM35 | 0-100℃ | ± 2% |
26 | PN結、正與負溫?zé)崦綦娮?/span> 傳感器模塊 | PN結溫度傳感器 | 0-100℃ | ± 3% |
27 | 正溫?zé)崦綦娮鑲鞲衅?/span> | 0-100℃ | ± 3% |
28 | 負溫?zé)崦綦娮鑲鞲衅?/span> | 0-100℃ | ± 3% |
29 | 光敏二極管、光敏三極管 與光敏電阻傳感器模塊 | 光敏二極管傳感器 | 隨光照度變化 | ± 3% |
30 | 光敏三極管傳感器 | 隨光照度變化 | ± 3% |
31 | 光敏電阻傳感器 | 電阻隨光變化 | ± 3% |
32 |
| PSD位置傳感器 |
|
|
33 | 扭矩傳感器模塊 | 扭矩傳感器 | 0-6000gcm | ±2%Fs |
34 | 光柵位移傳感器模塊 | 光柵位移傳感器 | 0-25mm |
|
35 |
| CCD實驗儀 |
|
|
八、傳感器特點：
傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
九、傳感器實驗內容如下： 帶*實驗為思考實驗
實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
實驗二 | 電阻式傳感器的半橋性能實驗 |
實驗三 | 電阻式傳感器的全橋性能實驗 |
實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
實驗五 | 電阻式傳感器的振動實驗* |
實驗六 | 電阻式傳感器的電子秤實驗* |
實驗七 | 變面積式電容傳感器特性實驗 |
實驗八 | 差動式電容傳感器特性實驗 |
實驗九 | 電容傳感器的振動實驗* |
實驗十 | 電容傳感器的電子秤實驗* |
實驗十一 | 差動變壓器的特性實驗 |
實驗十二 | 自感式差動變壓器的特性實驗 |
實驗十三 | 差動變壓器的性能實驗 |
實驗十四 | 激勵頻率對差動變壓器特性的影響 |
實驗十五 | 差動變壓器的振動實驗* |
實驗十六 | 差動變壓器的電子秤實驗* |
實驗十七 | 光電式傳感器的轉速測量實驗 |
實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
實驗十九 | 接近式霍爾傳感器實驗 |
實驗二十 | 霍爾傳感器的轉速測量實驗 |
實驗二十一 | 霍爾傳感器的振動測量實驗 |
實驗二十二 | 渦流傳感器的位移特性實驗 |
實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
實驗二十四 | 渦流式傳感器的振動實驗 |
實驗二十五 | 渦流式傳感器的轉速測量實驗 |
實驗二十六 | K型熱電偶的溫度控制實驗 |
實驗二十七 | 熱電偶冷端溫度補償實驗* |
實驗二十八 | E型熱電偶的溫度控制實驗 |
實驗二十九 | Pt100鉑電阻的溫度控制實驗 |
實驗三十 | Cu50銅電阻的溫度控制實驗 |
實驗三十一 | 磁電式傳感器的特性實驗 |
實驗三十二 | 磁電式傳感器的轉速測量實驗 |
實驗三十三 | 磁電式傳感器的應用實驗* |
實驗三十四 | 壓電加速度式傳感器的特性實驗 |
實驗三十五 | 光纖傳感器的位移特性實驗 |
實驗三十六 | 光纖傳感器的振動實驗 |
實驗三十七 | 光纖傳感器的轉速測量實驗 |
實驗三十八 | 壓阻式壓力傳感器的特性實驗 |
實驗三十九 | 壓阻式壓力傳感器的差壓測量實驗* |
實驗四十 | 超聲波傳感器的位移特性實驗 |
實驗四十一 | 超聲波傳感器的應用實驗 |
實驗四十二 | 氣敏傳感器的原理實驗 |
實驗四十三 | 濕度式傳感器原理實驗 |
實驗四十四 | 氣體流量的測定* |
實驗四十五 | 移相器實驗 |
實驗四十六 | 相敏檢波器實驗 |
實驗四十七 | 低通濾波器實驗 |
實驗四十八 | 熱釋電紅外傳感器實驗 |
實驗四十九 | 硅光電池光電特性實驗 |
實驗五十 | 集成溫度傳感器LM35溫度特性實驗 |
實驗五十一 | 集成溫度傳感器LM35測溫實驗 |
實驗五十二 | PN結溫度傳感器測溫控制實驗 |
實驗五十三 | 正溫?zé)崦綦娮铚囟忍匦詫?shí)驗 |
實驗五十四 | 負溫?zé)崦綦娮铚囟忍匦詫?shí)驗 |
實驗五十五 | 光敏二極管特性實驗 |
實驗五十六 | 光敏三極管特性實驗 |
實驗五十七 | 光敏電阻特性實驗 |
實驗五十八 | 光敏電阻應用實驗 |
實驗五十九 | PSD位置傳感器測定位置實驗 |
實驗六十 | PSD位置傳感器微振動測量實驗 |
實驗六十一 | PSD位置傳感器用于自動定位系統* |
實驗六十二 | 扭矩傳感器的性能實驗 |
實驗六十三 | 扭矩傳感器的不同形式 |
實驗六十四 | 光柵傳感器莫爾條紋與相距關系實驗 |
實驗六十五 | 光柵傳感器莫爾條紋的細分、計數實驗 |
實驗六十六 | CCD圖像傳感器線（圓）徑測量實驗 |
實驗六十七 | 光學系統對CCD測徑系統的影響 |
十、傳感器實驗?zāi)K清單：
序號 | 器 件 名 稱 | 單位 | 數量 |
1 | 實訓臺 | 臺 | 1 |
2 | 實訓桌 | 張 | 1 |
3 | 升降圓凳 | 張 | 2 |
4 | 電阻式霍爾式傳感器轉換電路 | 塊 | 1 |
5 | 電容式傳感器轉換電路 | 塊 | 1 |
6 | 電感式傳感器轉換電路 | 塊 | 1 |
7 | 光電式傳感器轉換電路 | 塊 | 1 |
8 | 渦流式傳感器轉換電路 | 塊 | 1 |
9 | 壓電加速度式傳感器轉換電路 | 塊 | 1 |
10 | 光纖式傳感器轉換電路 | 塊 | 1 |
11 | 壓力傳感器轉換電路 | 塊 | 1 |
12 | 超聲波傳感器轉換電路 | 塊 | 1 |
13 | 熱電偶、熱電阻傳感器轉換電路 | 塊 | 1 |
14 | 氣敏傳感器轉換電路 | 塊 | 1 |
15 | 濕敏傳感器轉換電路 | 塊 | 1 |
16 | 熱釋電紅外傳感器轉換電路 | 塊 | 1 |
17 | 移相器、相敏檢波器、低通濾波器電路 | 塊 | 1 |
18 | 硅光電池傳感器模塊 | 塊 | 1 |
19 | 集成溫度傳感器模塊LM35 | 塊 | 1 |
20 | PN結與正、負溫?zé)崦綦娮鑲鞲衅髂K | 塊 | 1 |
21 | 光敏二極管、光敏三極管 與光敏電阻傳感器模塊 | 塊 | 1 |
22 | 扭矩傳感器轉換電路 | 塊 | 1 |
23 | 光柵位移傳感器轉換電路 | 塊 | 1 |
24 | 電阻式傳感器 | 個 | 1 |
25 | 電容式傳感器 | 個 | 1 |
26 | 霍爾式傳感器 | 個 | 1 |
27 | 電感式傳感器 | 個 | 1 |
28 | 光電式傳感器 | 個 | 1 |
29 | 渦流式傳感器 | 個 | 1 |
30 | 渦流測速傳感器 | 個 | 1 |
31 | 磁電式傳感器 | 個 | 1 |
32 | 磁電測速傳感器 | 個 | 1 |
33 | 壓電加速度式傳感器 | 個 | 1 |
34 | 光纖式傳感器 | 個 | 1 |
35 | 壓力傳感器 | 個 | 1 |
36 | 超聲波傳感器 | 對 | 2 |
37 | 氣敏傳感器 | 個 | 1 |
38 | 濕敏傳感器 | 個 | 1 |
39 | 霍爾式轉速傳感器 | 個 | 1 |
40 | 轉速傳感器 | 個 | 1 |
41 | K型熱電偶傳感器 | 只 | 2 |
42 | E型熱電偶傳感器 | 只 | 1 |
43 | Pt100鉑電阻傳感器 | 只 | 1 |
44 | Cu50銅電阻傳感器 | 只 | 1 |
45 | 熱釋電紅外傳感器 | 個 | 1 |
46 | 硅光電池傳感器 | 個 | 1 |
47 | 集成溫度傳感器LM35 | 只 | 1 |
48 | PN結溫度傳感器 | 只 | 1 |
49 | 正溫?zé)崦綦娮鑲鞲衅?/span> | 只 | 1 |
50 | 負溫?zé)崦綦娮鑲鞲衅?/span> | 只 | 1 |
51 | 光敏二極管傳感器 | 個 | 1 |
52 | 光敏三極管傳感器 | 個 | 1 |
53 | 光敏電阻傳感器 | 個 | 1 |
54 | PSD位置傳感器 | 臺 | 1 |
55 | 扭矩傳感器 | 臺 | 1 |
56 | 光柵位移傳感器 | 臺 | 1 |
57 | CCD實驗儀 | 臺 | 1 |
58 | 加熱溫度室 | 個 | 1 |
59 | 位移臺架 | 套 | 1 |
60 | 光纖位移臺架 | 個 | 1 |
61 | 照度頭 | 個 | 1 |
62 | 光源 | 個 | 1 |
63 | 避光筒 | 個 | 1 |
64 | 測微器 | 把 | 1 |
65 | 壓力表 | 只 | 1 |
66 | 橡皮氣囊 | 個 | 1 |
67 | 三通管 | 條 | 1 |
68 | 鐵片、銅片、鋁片各一片 | 片 | 3 |
69 | 溫度計0-100℃ | 條 | 1 |
70 | Φ8×4磁鋼 | 粒 | 1 |
71 | 超聲波反射擋板 | 塊 | 1 |
72 | 傳感器實驗指導書 | 冊 | 1 |
73 | 實驗連接導線 | 條 | 25 |
74 | 數據采集連接線 | 條 | 1 |
75 | 數據采集處理軟件 | 盤 | 1 |
76 | CCD實驗測試軟件 | 盤 | 1 |
