SBJSD-789G2電工電子電拖PLC單片機傳感器實訓考核裝置
電工電子電拖PLC單片機傳感器實訓考核裝置、電工電子技術實訓室設備主要承擔電工基礎，電子技術、電力元器件的識別與檢測、電機與電氣控制等課程的實踐教學任務，完成電工技能、電工儀表與照明電路、維修電工技能操作等理論教學環節和電子電器產品維修、電氣控制線路故障檢修等實踐教學環節。培養具備從事電氣控制設備、電子設備的安裝、調試、運行、維護、生產以及供用電系統的運行、維護等方面工作的應用型技術人才。
電機與電力拖動實訓室設備、電機及電氣技術實驗裝置主要承擔自動化專業學生《電機與拖動》、《低壓電器控制》等專業課程的實驗教學任務。電機及電氣技術實驗平臺可以進行的實驗內容分五部分：直流電機實驗、變壓器實驗、異步電機實驗和控制電機實驗、低壓電器控制實驗。主要實驗項目：直流并勵電動機實驗 、直流串勵電動機實驗、三相變壓器實驗 、 三相三線圈變壓器實驗、 三相鼠籠式異步電動機的工作特性實驗 、三相異步電動機的起動與調速實驗、直流伺服電機特性實驗、步進電機特性實驗、車床線路等。
單片機實訓室設備主要承擔《單片機原理與應用》、《微機原理與接口》等課程的實訓和課程設計、系統調試等教學工作。 單片機實訓裝置既可用于MCS-51系列、MCS-96系列單片機的仿真開發，又可支持MCS-51、MCS-96系列單片機原理和應用以及8086/8088十六位微機原理與接口等課程的實驗教學，并配有伺服電機、步進電機、繼電器等，可方便地進行程序設計及系統調試，是學生提高動手能力和綜合應用所學知識的重要實訓室。
可編程控制器實驗裝置、變頻器試驗裝置、可編程控制器實驗裝置可完成機電、數控、電氣等專業PLC技術課程的實驗實訓內容，包含了機電一體化專業學習中所涉及的基本指令編程練習、裝配流水線控制模擬、三相異步電動機星/三角換接起動控制、LED數碼顯示控制、五相步進電動機控制模擬、十字路口交通燈控制模擬、電梯控制系統模擬、變頻調速等多項技術，為學生提供了一個典型的綜合實訓環境，使學生對過去學過的諸多單科的專業和基礎知識，在這里能得到全面的認識與鞏固、綜合的訓練和實際運用。

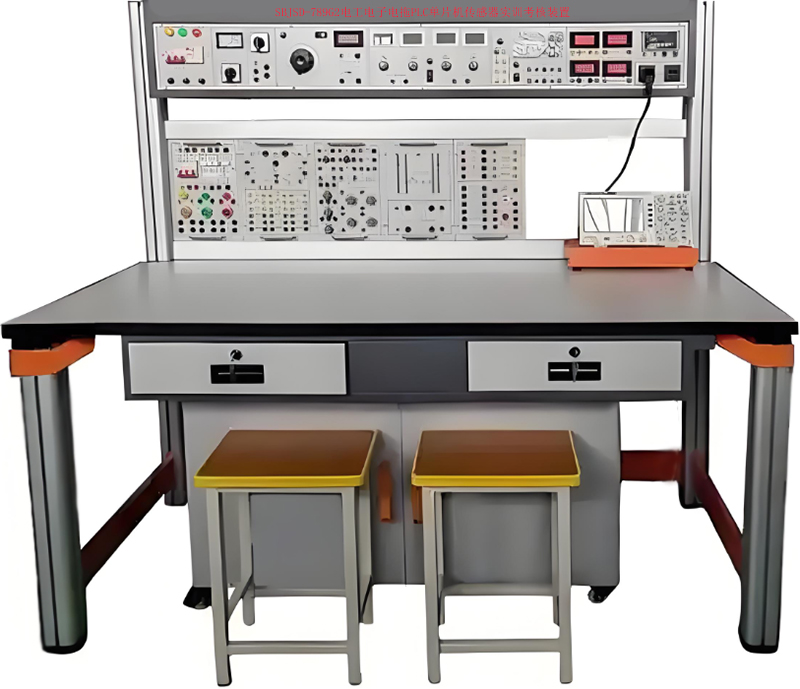

參考圖以實物為準
一、技術性能
1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、裝置結構
裝置由主機箱、實驗桌、實訓掛箱、獨立封裝實訓電路模塊、移動矮柜、示波器架、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實訓掛箱、各實驗?zāi)K可根據實驗需求自由組合放置。
（一）主機箱
主機箱為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等。
具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，電流型電壓型漏電開關保護，通過轉換開關測量三相輸出線電壓。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供3V、6V、9V、12V、15V、20V、24V低壓交流電源，電流1.5A。
（4）提供～220V插座3只，為外部?jī)x器提供工作電源。
（5）日光燈引線端口。
（6）配備實訓用220V/30W日光燈管及支架一套。220V/30W日光燈管及支架一套置于主機箱底部，即不占空間又便于實訓狀況觀察。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：±12V、±5V，電流0.5A，有表指示。
3、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
4、儀表部分
4.1、智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、多功能交流參數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）電工實訓掛箱
1、DG0221 電路基礎模塊（一）提供電阻、電感、電容、電路基礎實驗?zāi)K和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。
2、DG0222電路基礎模塊（二）提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。
3、DG0223交流電路模塊（一） 提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。
4、DG0224交流電路模塊（二） 提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。
5、DG0225交流電路模塊（三） 提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)?？刹?0W以下的白熾燈八只。能夠完成三相交流電路實驗。
（三）電氣控制實訓掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣控制實訓掛箱一：交流接觸器2只
2、電氣控制實訓掛箱二：交流接觸器1只、熱繼電器1只
3、電氣控制實訓掛箱三：時間繼電器1只，按鈕紅、黃、綠
4、電氣控制實訓掛箱四：行程開關4只，交流接觸器1只，按鈕1只，電阻（510Ω/25W）2只
（四）三相交電機2臺：380V/180W，鋁質外殼。
（五）磁吸式電子、單片機、傳感器實訓模塊
實訓電路板模塊由PCB面板與磁吸固定機構組成，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
1、模擬電路實訓模塊
①晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
②晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
③波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
④集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。
⑤功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑥直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。
⑦電容三點式LC振蕩器電路
直流+12V供電，獨立電源開關；西勒和克拉潑電路切換測試，靜態工作點可調，振蕩回路電容值可選。熟悉靜態工作點、耦合電容、反饋系數、等效Q值對振蕩器振蕩幅度和頻率的影響
⑧集成乘法器幅度調制電路
直流±12V供電，獨立電源開關；實現AM，DSB，SSB三種調幅波，觀察三種調幅波的頻譜特征，研究已調波與調制信號、載波之間的關系。
⑨振幅解調器（包絡檢波）電路
直流+12V供電，獨立電源開關；實現對調幅信號的相干檢波。理解同步檢波器能解調各種AM波、DSB波以及SSB波的概念
⑩振幅解調器（同步檢波）電路
直流+12V供電，獨立電源開關；適合于解調信號電平較大（俗稱大信號）的AM波。它具有電路簡單，檢波線性好，易于實現等優點。
?變?nèi)荻O管調頻器電路
直流+12V供電，獨立電源開關；實現靜態調制和動態調制，掌握用變?nèi)荻O管調頻振蕩器實現FM的方法；
?電容耦合回路相位鑒頻器電路
直流+12V供電，獨立電源開關；具有相位鑒頻和斜率鑒頻兩種方式，解電容耦合回路相位鑒頻器的工作原理，熟悉初、次級回路電容、耦合電容對于電容耦合回路相位鑒頻器工作的影響。
?鎖相環頻率調制器電路
直流+12V供電，獨立電源開關；采用4046實現的頻率調制器，掌握用4046集成電路實現頻率調制的原理和方法。
?鎖相環鑒頻器電路
直流+12V供電，獨立電源開關；采用4046實現的頻率解調器，了解用4046集成電路實現頻率解調的原理，加深鎖相環工作原理的理解。
?負載模塊
1、提供12V/5W燈泡負載一個；
2、提供200歐/2W功率電阻一個；
3、提供12V/1.2W直流電機負載一個；
2、數字電路實訓模塊
①DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
②DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
③DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。
④邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。
⑤LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。
⑥數電選配芯片套件
提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。
⑦脈沖信號發生器與三態邏輯測試筆
提供2路正負輸出單次脈沖（脈沖信號發生器）：提供正負脈沖輸出，每按一次輸出一個正負脈沖；提供三態邏輯測試筆：可測量和顯示TTL電平的高電平、低電平和高阻態。
3、單片機基礎練習模塊
①外部輸入電源支持DC9～24V，外擴DC5V電源接口。
②模塊上包含89C51單片機的最小系統，使用DIP40鎖緊座、外擴所有IO引腳，配連接線，方便自由連接外部實驗?zāi)K；
③復位電路：帶上電復位電路和4.3mm高度的小按鈕復位鍵；
④開發板晶振：晶振設計可以方便更換；
⑤八位單向鎖定開關、單路共陰數碼管電路、八位共陽LED指示燈電路、八位共陰LED指示燈電路、八路獨立金屬按鍵電路（體現軟件防抖/硬件防抖）、一路5V有源蜂鳴器驅動電路、一路觸摸按鍵電路、一路繼電器電路，控制口采用插孔式連接；
⑥支持USB仿真，支持USB和ISP兩種下載模式，需配備下載軟件以及下載線；
⑦模塊上布局合理美觀，需有明確電路圖指示圖案，使用中英文標注，方便基礎教學。至少4個地線U型針，便于示波器測量連接。
4、傳感器：傳感器模塊一套（包括：光電式傳感器、溫度式傳感器、壓阻式壓力傳感器及光電、溫度、壓阻式傳感器轉換電路）
（六）可編程主機1套：CPU1214C輸入：14點 輸出10點。
(七)PLC模擬控制對象模塊1套
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
（八）工業自動化數字孿生仿真軟件1套，內容與PLC模擬控制對象模塊一一對應。
（九）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1500（高），配置一個抽屜一個鍵盤托。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。桌子下邊配有電腦主機托。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。
（十）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（十一）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實訓項目
（一）電工技術實訓
1.基本電工儀表的使用與測量誤差的計算
2.減小儀表測量誤差的方法
3.歐姆定律
4.疊加原理驗證及其故障判斷
5.基爾霍夫電壓和電流定律驗證及其故障判斷
6.戴維南定理驗證及其故障判斷
7.諾頓定理驗證及其故障判斷
8.電壓源外特性的測定
9.直流電阻電路故障的檢查
10.二端口網絡
11.互易定理
12.電容的充放電
13.最大功率傳輸條件測定
14.電位電壓的測定及電路電位圖的繪制
15.已知和未知線性與非線性電路元件伏安特性的測繪
16.一階電路過渡過程的研究
17.二階電路過渡過程的研究
18.RLC串聯諧振電路的研究
19.功率因數提高
20.功率因數及相序的測量
21.用三表法測量交流電路等效參數
22.三相交流電路電壓的測量
23.三相交流電路電流的測量
24.三相電路功率的測量
25.單相變壓器參數測定及繞組極性判別
（二）電子技術實訓項目
1、模擬電路部分
實驗一 常用電子儀器的使用
實驗二 單管放大電路的測量
實驗三 場效應管放大器
實驗四 負反饋放大器
實驗五 差動放大器
實驗六 集成運放基本運算電路
實驗七 集成運放比較器
實驗八 集成運算放大器的有源濾波器
實驗九 RC正弦波振蕩器
實驗十 LC正弦波振蕩器
實驗十一 低頻功率放大器（Ⅰ）─OTL 功率放大器
實驗十二 低頻功率放大器（Ⅱ）─集成功率放大器
實驗十三 集成穩壓器穩壓電源
實驗十四 串聯型晶體管穩壓電源
實驗十五 電容三點式LC振蕩器
★實驗十六 集成乘法器幅度調制電路
★實驗十七 振幅解調器（包絡檢波）
★實驗十八 振幅解調器（同步檢波）
★實驗十九 變?nèi)荻O管調頻器
★實驗二十 電容耦合回路相位鑒頻器
★實驗二十一 鎖相環頻率調制器
★實驗二十二 鎖相環鑒頻器
2、數字電路部分
實驗一 數字電路實驗基礎
實驗二 集成邏輯門電路的邏輯功能
實驗三 組合邏輯電路的分析
實驗四 數據選擇器
實驗五 小規模組合邏輯電路的設計
實驗六 中規模組合邏輯電路的設計
實驗七 觸發器
實驗八 同步時序邏輯電路的分析
實驗九 中規模集成時序邏輯器件的應用
實驗十 同步時序電路的設計
實驗十一 序列信號發生器
實驗十二 數字鐘
（三）單片機部分
實驗一 P0口輸入輸出實驗
實驗二 步進電機正反轉實驗
實驗三 外部中斷實驗----脈沖計數
實驗四 秒時鐘發生器實驗
實驗五 PC機串口（USB）通信實驗
實驗六 靜態數碼管顯示實驗
實驗七 獨立鍵盤按鍵實驗
實驗八 觸摸按鍵實驗
實驗九 矩陣按鍵實驗
實驗十 電機轉速實驗
實驗十一 PWM發生器（音樂）實驗
實驗十二 蜂鳴器實驗
實驗十三 WDG（內部）實驗
實驗十四 繼電器實驗
實驗十五 16X16LED點陣顯示漢字實驗
實驗十六 溫濕度傳感器采集實驗
實驗十七 1602LCD漢字和圖片顯示實驗
實驗十八 交通燈實驗
實驗十九 數碼管動態顯示實驗
實驗二十 日歷顯示實驗
實驗二十一 花樣流水燈顯示實驗
（四）傳感器實訓
1.光電式傳感器的轉速測量實驗
2.光電式傳感器的旋轉方向測量實驗
3.溫度傳感器及溫度控制實驗（AD590）
4.溫度傳感器溫度特性實驗（AD590）
5.壓阻式壓力傳感器的特性實驗
6.壓阻式壓力傳感器的差壓測量實驗*
帶*實驗為思考實驗
（五）電力拖動實驗
1.三相異步電動機的使用與起動
2.三相電動機接觸器點動正轉控制線路
3.三相電動機具有自鎖的正轉控制線路
4.三相電動機具有過找保護的正轉控制線路
5.三相電動機接觸器聯鎖的正反轉控制線路
6.三相電動機按鈕聯鎖的正反轉控制線路
7.三相電動機按鈕接觸器復合聯鎖控制線路
8.三相電動機接觸器控制Y/△降壓起動
9.三相電動機時間繼電器控制Y/△降壓起動
10.工作臺自動往返控制線路
11.三相異步電動機反接制動控制電路
12.三相異步電動機多地控制
13.電動葫蘆電路維修控制線路
（六）PLC實驗
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）三層電梯控制
8）自動售貨機
9）機械手
10）自動門
11）天塔之光
12）全自動洗衣機
13）自動成型機
14）紅綠燈
15）裝配流水線
16）四路搶答器
17）音樂噴泉
18）軋鋼機
19）郵件分揀
20）物料分揀
21）多級傳輸
22）八段碼顯示
23）多種液體混合
24）雙面銑床
25）電鍍槽
26）交流電機正反轉控制
27）小車運動
28）攪拌站
29）汽車燈光控制
30)汽車火花塞點火控制
31)加工中心控制
32)隧道監控
33)自動扶梯
34)CA6140普通車床PLC改造控制
35）X62W萬能銑床PLC改造控制
36）T68臥式鏜床PLC改造控制
37）M7120平面磨床PLC改造控制
38）Z3050搖臂鉆床PLC改造控制
39）電動葫蘆PLC改造控制
40）Z35搖臂鉆床PLC改造控制
41）M1432A萬能外圓磨床PLC改造控制
四、配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 主機箱 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 | 含電氣實訓屏，配備電腦顯求器活動支架 |
3 | 磁吸式實訓基座 | 1 | 套 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 儲存柜 | 1 | 個 |
|
6 | 示波器架 | 1 | 個 |
|
7 | 電工電拖器材配備 | 1 | 套 | 見表一 |
8 | 電子器材配備 | 1 | 套 | 見表二 |
9 | PLC綜合實訓資源 | 1 | 套 | 見表三 |
10 | 單片機基礎練習模塊 | 1 | 套 |
|
11 | 傳感器模塊 | 1 | 套 |
|
12 | 實驗說明書 | 1 | 套 | 指導學生實訓 |
13 | 配套教學資源 | 共1 | 套 | 購買數量少于12臺無此項配置 |
表一、電工電拖器材配置清單
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電工部分實訓掛箱 | 塊 | 1 | DG0221 | 電路基礎模塊（一） |
塊 | 1 | DG0222 | 電路基礎模塊（二） |
塊 | 1 | DG0223 | 交流電路模塊（一） |
塊 | 1 | DG0224 | 交流電路模塊（二） |
塊 | 1 | DG0225 | 交流電路模塊（三） |
2 | 三相異步電機 | 臺 | 2 | SBDJ00 | 三相鼠籠異步電動機AC380V |
SBDJ01 | 三相鼠籠異步電動機AC380V（帶離心開關） |
3 | 電拖部分實訓掛箱 | 套 | 1 | DQ0202 | 電氣控制實訓掛箱一 |
DQ0203 | 電氣控制實訓掛箱二 |
DQ0204 | 電氣控制實訓掛箱三 |
DQ0205 | 電氣控制實訓掛箱四 |
4 | 工具 | 套 | 1 | 尖嘴鉗1把，-字螺絲刀1把，+字螺絲刀1把， 剝線鉗1把。 |
5 | 電工連線 | 套 | 1 | 10根：長1000mm 黃2條、綠2條、紅2條、黑2條、藍2條 20根：長500mm 黃4條、綠4條、紅4條、藍4條、黑4條。 疊插線：長1000mm10根 電流插頭線1根 |
表二 、實訓電路板模塊配置清單（磁吸式）
序號 | 模電實訓電路板模塊名稱 | 序號 | 數電實訓電路板模塊名稱 |
1 | 晶體管放大電路一 | 1 | DIP拓展電路一 |
2 | 晶體管放大電路二 | 2 | DIP拓展電路二 |
3 | 波形發生電路 | 3 | DIP拓展電路三 |
4 | 集成運放電路 | 4 | 邏輯電平輸出電路 |
5 | 功率放大電路 | 5 | LED顯示電路模塊 |
6 | 直流穩壓電源電路 | 6 | 數電選配芯片套件 |
7 | 電容三點式LC振蕩器電路 | 7 | 脈沖信號發生器與三態邏輯測試筆 |
8 | 集成乘法器幅度調制電路 | 8 |
|
9 | 振幅解調器（包絡檢波）電路 | 9 |
|
10 | 振幅解調器（同步檢波）電路 | 10 |
|
11 | 變?nèi)荻O管調頻器電路 | 11 |
|
12 | 電容耦合回路相位鑒頻器電路 | 12 |
|
13 | 鎖相環頻率調制器電路 | 13 |
|
14 | 鎖相環鑒頻器電路 | 14 |
|
15 | 負載模塊 | 15 |
|
表三：PLC實訓資源
名稱 | 功能與配置 | 數量 |
PLC主機 | 三菱FX3U-48mR主機、集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通迅口、轉換輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 | 1套 |
PLC模擬控制對象模塊 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 1套 |
工業自動化數字孿生仿真軟件（正版） | 采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致： 三層電梯控制 自動售貨機 機械手 自動門 天塔之光 全自動洗衣機 自動成型機 紅綠燈 裝配流水線 四路搶答器 音樂噴泉 軋鋼機 郵件分揀 物料分揀 多級傳輸 八段碼顯示 多種液體混合 雙面銑床 電鍍槽 交流電機正反轉控制 小車運動 攪拌站 汽車燈光控制 汽車火花塞點火控制 加工中心控制 隧道監控 自動扶梯 CA6140普通車床PLC改造控制 X62W萬能銑床PLC改造控制 T68臥式鏜床PLC改造控制 M7120平面磨床PLC改造控制 Z3050搖臂鉆床PLC改造控制 電動葫蘆PLC改造控制 Z35搖臂鉆床PLC改造控制 M1432A萬能外圓磨床PLC改造控制 | 1套 |
編程電纜 |
| 1根 |
PLC專用導線 |
| 1套 |
